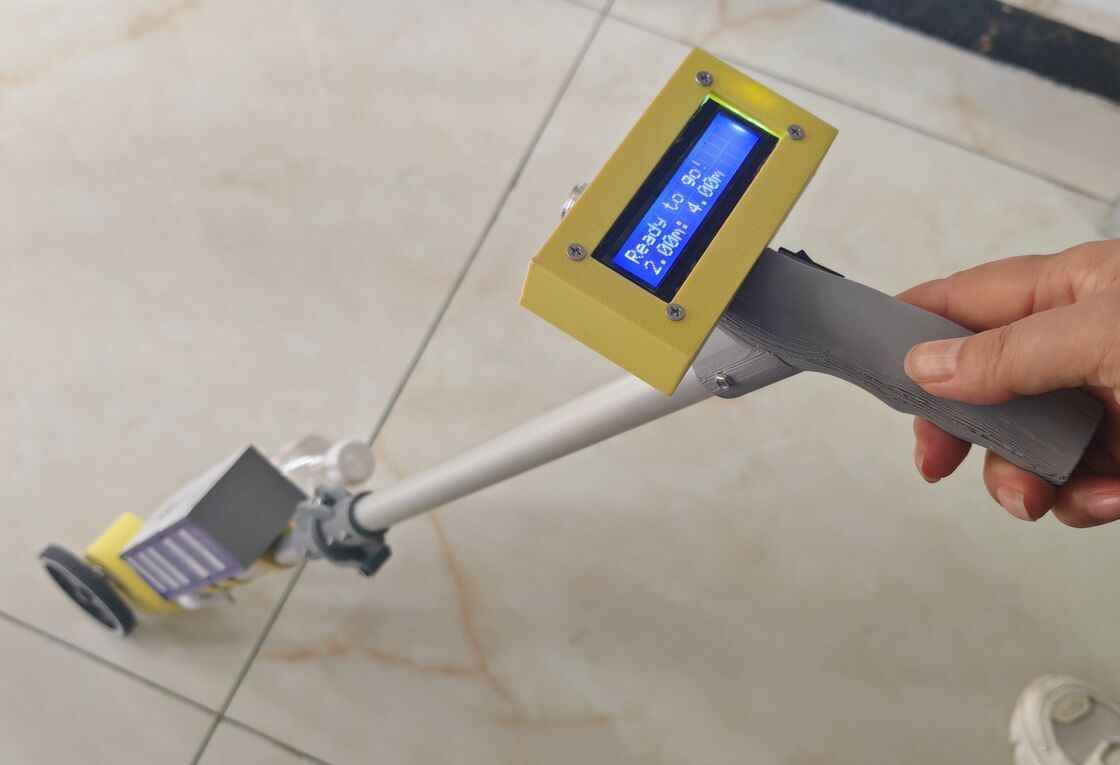

Estacador de señalización vial - Marcador de puntos

Marcador de Trazado de Carreteras (Marcador de Puntos para Trazado de Pavimento)

Es una herramienta de posicionamiento para el trazado de marcas viales. Rocía puntos marcadores sobre el pavimento para proporcionar referencias a las máquinas de marcado vial termoplásticas y de pulverización en frío, reemplazando la medición tradicional con cinta métrica y el marcado con cal.

Al ser empujada hacia adelante, la rueda de medición en contacto con el suelo rueda sobre el pavimento y acciona el codificador rotatorio coaxial. Se emiten pulsos fijos por cada rotación completa de la rueda. El controlador calcula la distancia de desplazamiento según las señales de pulso. Con una circunferencia de rueda fija, el desplazamiento se puede medir con precisión. Una rueda más pequeña ofrece mayor precisión.

Aplicaciones Principales

1.    Trazado de líneas discontinuas: Genera puntos de referencia espaciados siguiendo las especificaciones de líneas discontinuas de la norma nacional (por ejemplo, 2‑4). Las máquinas de marcado trabajan a lo largo de los puntos para garantizar el cumplimiento de las dimensiones de los segmentos sólidos y los huecos.

2.    Posicionamiento de marcado especial: Trazado para líneas de desaceleración longitudinales, líneas guía, bandas sonoras, pasos de peatones y posiciones de delineadores.

3.    Función de rueda de medición: Modo de solo distancia sin pulverización de tinta para estadísticas de kilometraje de construcción.

Componentes

·         Rueda de medición con codificador: Adquisición de distancia de desplazamiento, circunferencia de rueda de 300 mm

·         Placa de control principal: Batería de litio incorporada

·         Boquilla de inyección de tinta: Rocía tinta a base de agua (blanca u otros colores) para hacer marcas de trazado en el pavimento

·         Contenedor de tinta: Se puede usar una botella de bebida común para almacenar tinta

·         Cuerpo: Barra de empuje plegable de aleación de aluminio para facilitar el transporte

·         Controlador: Para la configuración de parámetros de operación

Especificaciones Clave

·         Configuración de línea discontinua: Configuración de parámetros personalizados de múltiples segmentos

·         Medición de distancia: Conteo automático del kilometraje total de construcción

·         Precisión de marcado de puntos: ±2 mm
